Rocktron經高壓損壞

今天的主角是Rocktron的Metal Planet

拿到時我也挺納悶

因為在高壓下,會損壞的東西其實有可能超出想像

要是接下來,發現一堆東西沒貨不就完了?

不過,還是修了

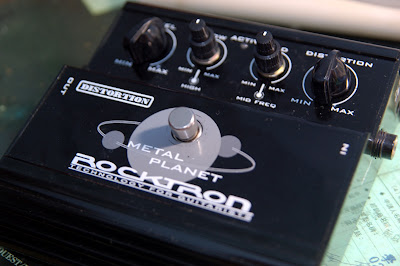

這就是今天的主角

外觀的黑有一點透的感覺

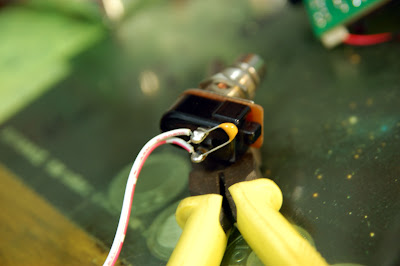

並不是沈重的黑色,這張圖我已經把開關的六角螺帽拔了

所以開關呈現掉下去的狀態

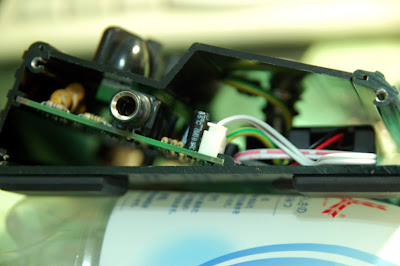

左側視圖

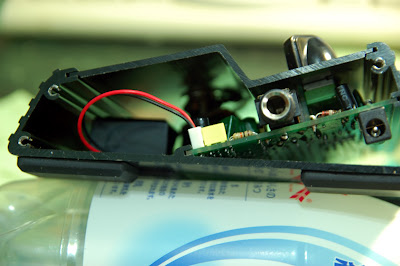

右側視圖,重點在這邊

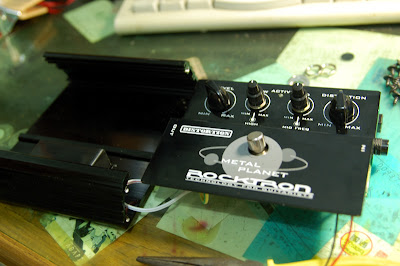

OK,兩邊側板取下,就可以整個取出

Rocktron的特點是面板一體

需要點力氣跟巧勁

請不要罵出髒話,高壓下的狀況就是這麼慘

會黑掉的,後面有幾張照片更可怕

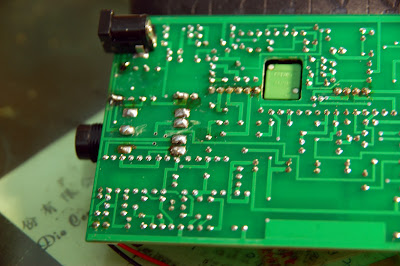

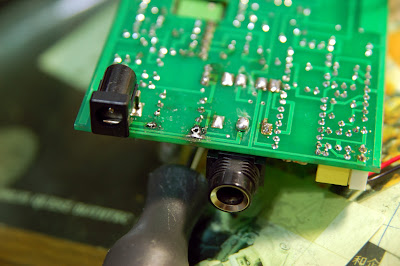

這張可以看到一些焊點因為高壓導致的高熱融化

焊珠變得更大顆集中, 並且有燒焦的痕跡


好........

這張照片可以堵死說這個Pedal是True Bypass的人

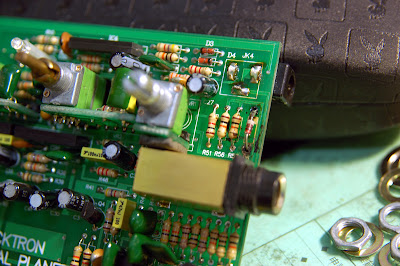

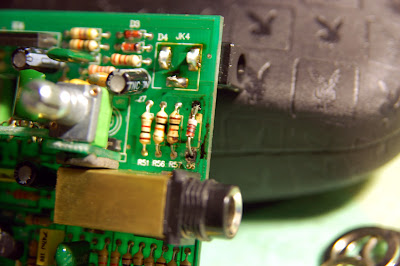

目前最明顯的傷就是那個電源用的二極體(跟一堆焦痕)

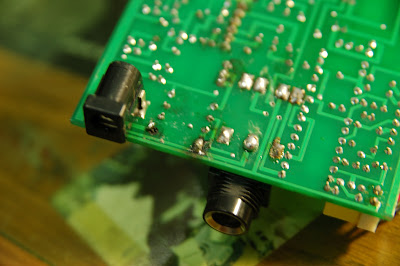

放大一點會更覺得慘況的確實性

很明顯銅箔開始翻起來

要處理時必須小心處理

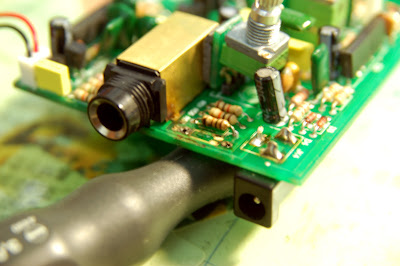

解焊後,正面出現另外一個災情,這張拍得不明顯


背面解焊, 兩個點都很確實的跳了起來

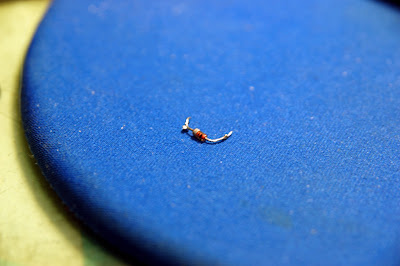

本次陣亡的小兵

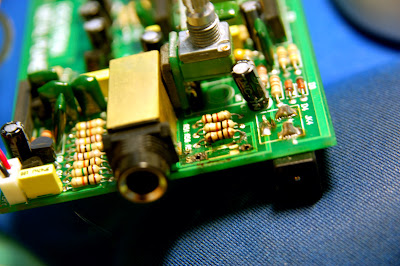

這就是我所說的災情

銅箔也炸到跳起來而且整根斷掉

這在之後也要另外接線處理

這顆Pedal的IC比較特別

比起JRC4558來說

這IC對於高頻跟低頻的加強比較極端

所以一開始還擔心壞了會找不到

當測試出沒壞時讓人很高興.....

另外

這VR要換還不好找

一定要從國外訂了

另外, 整機亮面

很容易沾指紋

愛美者要勤擦拭

謝謝收看
