Phase 90無法出聲

這次遇到的問題有點刺激

一顆肥死90沒辦法讓訊號好好通過

不論是ON或OFF都不行

電源反應正常(9V電池接下去測)

開殼後發現是雙面板,遮蔽區域多

板上有點髒,判斷困難(可能有電池液流出過)

VR與開關的部位焊錫顏色與其他不同

而且有髒污(可能是助焊劑殘留)

只好用電表慢慢測定

目標: 讓Bypass狀態下能夠訊號連通

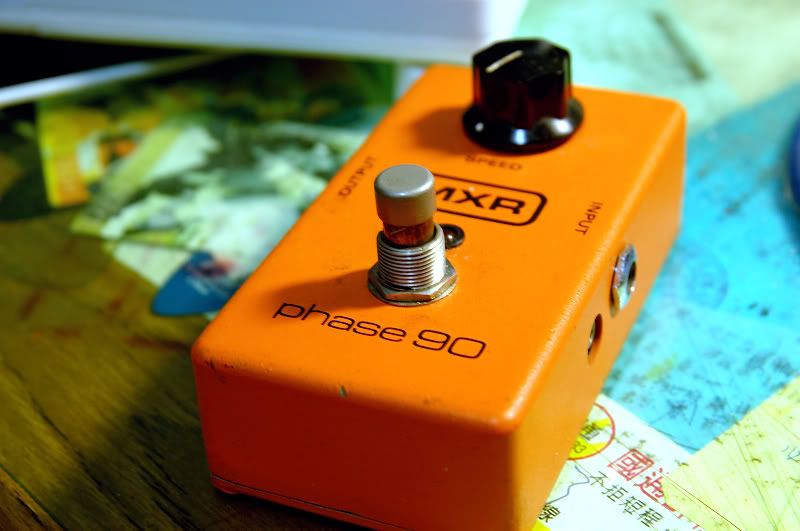

外觀

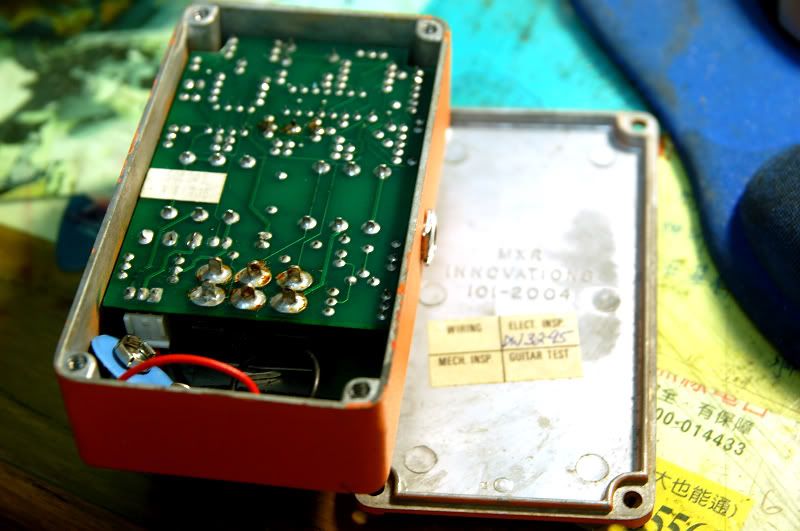

拆殼照

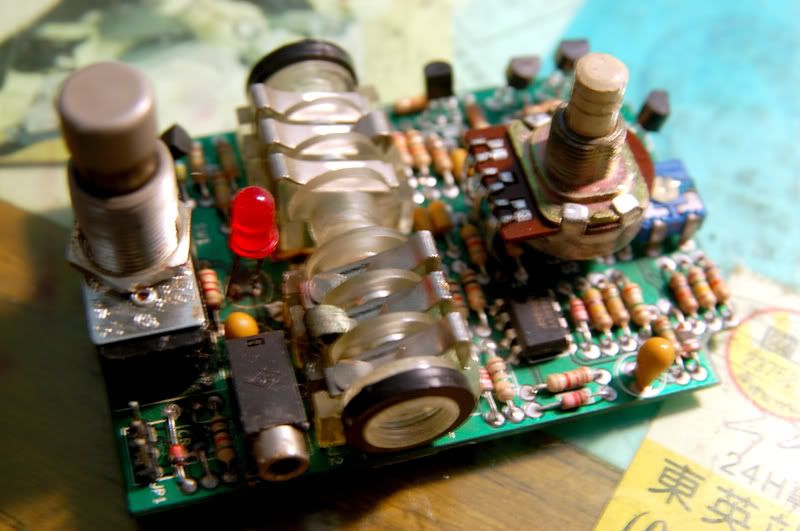

機板照

看到機板的狀況就可以確定接下來測定的困難

首先

True Bypass的機種

在Bypass的狀態下,In/Out的Tip端要通

.................好樣的,剛開始就發現問題了

為了確定不是因為我切到ON造成的

開關再度切換,而IN/OUT的Tip仍然不連通

首先要確定幾件事:

1.Phone Jack的狀況

2.沿路有無斷線發生(怕真的有腐蝕)

3.短路的情況

從1開始,這是插板式的Phone Jack

類似Neutrik的形式,不過它是透明的

(為啥我對透明兩字會有點興奮感?)

六腳上下要連通,除非有走線,不然三對不該有連通現象

經過偷懶的我把自己的Phase90拿出來比對......

發覺Input的Phone Jack不太對勁

先把它拆下來,看看是Phone Jack還是板子出問題

這幾天跑德昌、電洋、恆茂、金電子
就是沒看到這種3對pin的Phone Jack
害我不敢硬拆
而原來板子上的這種Phone Jack焊得異常堅固
想解焊都解不下來
看來真的要跟瑪吉森訂一堆Phone Jack來囤.......

(=======待續======)
