empress MultiDrive

我很早就注意這個加拿大來的小玩具了

上個禮拜去阿鬼那邊遇到完全是個意外

聽說是主人的兒子幫忙收時出力過度

不小心把DC Jack整個按進去，基於好奇

我就順手處理一下...

有興趣可以看一下官網

各個系列的Pedal都有，體積小、功能強大...

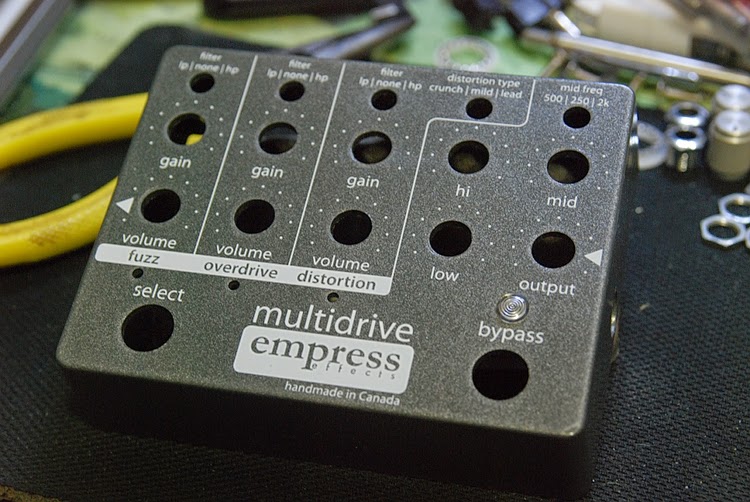

OK，從盒子裡拿出來
上面沾了一些凝固後的東西，感覺修完要清一下

背面編號138，還有貼上腳墊

側面就是病灶DC Jack跟Output Jack

打開以後對某些人很有刺激性
DIP開關，有些人看到這種東西就High了，代表音色選擇更多元
不過真的是這樣嗎？請看說明書最後一頁 XD
當然...看到SMD元件就讓人很不想看下去...

病灶來張近照，這樣看起來好像啥事都沒發生過～

那，第一步就是先把該拆的東西拆一拆
要注意的是：10顆旋鈕的內六角螺絲是英制
為了避免損傷工具跟螺絲，還是拿英制的板手來用會比較妥當

拿出來以後，整個人呆滯了10秒...
一般DC會由火線跟地線組成
有一端還連在一起，雖然連得很難看；另一端可是完全斷掉了啊
也不知道連到哪個點！
阿鬼的評語是對的：它就是設計來讓人弄壞的～
仔細看它的設計：就是個DC Jack加上四隻腳黏在板子表面上
想也知道承受不了多少剪力！這根本就是設計上的問題！
後來拿著電表一直找才發現：地線的位置在DC Jack的正下方（箭頭處）
這增加了一點維修的難度
因為空間十分窄小，當下只覺得拉線是難事
不如用吸錫線吸飽錫拿來作成導通的平面
當然最後還是失敗了！

原廠設計是用一條細線從底下連到旁邊的金屬片焊上
是個非常脆弱的設計
也就是說DC Jack如果移動，這條地線就一定會斷掉

後來想到手上以之前買的鍍銀線，很細
廢置不用也是因為它太細了，容易斷掉
但是把皮剝掉後拿來拉線是相當合適的
所以剪了適當的長度再作稍微彎曲一下
以取得適合的走線空間

大概裝好後，因為整個還是處於浮空狀態
所以四週打上一層熱融膠
一方面黏合，一方面填補空隙，還能作為衝擊下的緩衝
基本上這樣就大功告成！
但事情好像總沒這麼簡單搞定...

接下來拿擦指板的檸檬油把表面擦拭乾淨
凝固物就小心的除去
同時要注意別順便把印刷也除了，EBS的Pedal就很容易掉印刷字

呃...是BB的大小啊...

後來裝機之後發現DC Jack跟殼的位置不太合
就用尖嘴鉗把膠扯掉，意外的連另一支腳也弄斷
心一橫就先把板子先裝上去，再嵌入DC Jack
上錫、走線的工程完畢後加了一層比之前更厚的熱融膠
只能希望這Pedal不要再出事了
不然下一個維修者會很頭痛...（千萬不要是我）

好了，上電、試音！
這顆Pedal跟我目前的器材不太合得來
可能是因為冠600對Les Paul加Pedal也不算友善
所以這顆目前還不在考慮範圍內...
有興趣的可以找地方試過再買，應該合不少人的口味...
